11-DashBoard
之前在kubernetes中完成的所有操作都是通过命令行工具kubectl完成的。其实，为了提供更丰富的用户体验，kubernetes还开发了一个基于web的用户界面（Dashboard）。用户可以使用Dashboard部署容器化的应用，还可以监控应用的状态，执行故障排查以及管理kubernetes中各种资源。
部署dashboard
使用文件(recommended.yaml )部署即可：
$ kubectl apply -f https://jsdelivr.pai233.top/gh/kubernetes/dashboard@v2.7.0/aio/deploy/recommended.yaml
namespace/kubernetes-dashboard created
serviceaccount/kubernetes-dashboard created
service/kubernetes-dashboard created
secret/kubernetes-dashboard-certs created
secret/kubernetes-dashboard-csrf created
secret/kubernetes-dashboard-key-holder created
configmap/kubernetes-dashboard-settings created
role.rbac.authorization.k8s.io/kubernetes-dashboard created
clusterrole.rbac.authorization.k8s.io/kubernetes-dashboard created
rolebinding.rbac.authorization.k8s.io/kubernetes-dashboard created
clusterrolebinding.rbac.authorization.k8s.io/kubernetes-dashboard created
deployment.apps/kubernetes-dashboard created
service/dashboard-metrics-scraper created
deployment.apps/dashboard-metrics-scraper created启动成功之后：
$ kubectl get ns
NAME STATUS AGE
default Active 59m
kube-node-lease Active 59m
kube-public Active 59m
kube-system Active 59m
kubernetes-dashboard Active 4m22s
$ kubectl get pods -n kubernetes-dashboard
NAME READY STATUS RESTARTS AGE
dashboard-metrics-scraper-795895d745-5hbj2 1/1 Running 0 3m54s
kubernetes-dashboard-56cf4b97c5-pfmw2 1/1 Running 0 3m54s
$ kubectl get service -n kubernetes-dashboard
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
dashboard-metrics-scraper ClusterIP 10.106.67.34 <none> 8000/TCP 4m4s
kubernetes-dashboard ClusterIP 10.100.189.176 <none> 443/TCP 4m6s服务暴露
之前都是通过kubectl命令行操作集群，现在就可以在浏览器上直接访问页面，管理集群
代理转发
$ kubectl get service -n kubernetes-dashboard
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
dashboard-metrics-scraper ClusterIP 10.106.67.34 <none> 8000/TCP 3h16m
kubernetes-dashboard ClusterIP 10.100.189.176 <none> 443/TCP 3h16m可以看到service kubernetes-dashboard的类型是cluster-ip,只能集群内部访问
此时如果想要在宿主机上访问，可以使用 kubectl proxy进行代理转发
$ kubectl proxy
Starting to serve on 127.0.0.1:8001浏览器访问：http://127.0.0.1:8001/api/v1/namespaces/kubernetes-dashboard/services/https:kubernetes-dashboard:/proxy/#/login
本地访问：
- 默认情况下，
kubectl proxy 只在本地计算机上启动一个 HTTP 代理，通常监听在localhost:8001。它的目的是让本地机器可以安全地访问 Kubernetes API，而不暴露给外部网络。限制访问：
- 因为它只监听
localhost，所以即使你的计算机有多个网络接口或 IP 地址，kubectl proxy 也不会处理来自局域网 IP 地址的请求。
端口映射
使用kubectl port-forward进行端口映射
直接将pod的端口映射到本地
$ kubectl get pods -n kubernetes-dashboard NAME READY STATUS RESTARTS AGE dashboard-metrics-scraper-795895d745-5hbj2 1/1 Running 0 177m kubernetes-dashboard-56cf4b97c5-pfmw2 1/1 Running 0 177m # 查看到容器内服务的真正端口是8443 $ kubectl describe pods kubernetes-dashboard-56cf4b97c5-pfmw2 -n kubernetes-dashboard Name: kubernetes-dashboard-56cf4b97c5-pfmw2 Namespace: kubernetes-dashboard ... Containers: kubernetes-dashboard: Container ID: docker://bdf101562015c1bbc19b915edaf2c8c3f429573b7174a72da1f9e1d349c2b97e Image: kubernetesui/dashboard:v2.7.0 Image ID: docker-pullable://kubernetesui/dashboard@sha256:2e500d29e9d5f4a086b908eb8dfe7ecac57d2ab09d65b24f588b1d449841ef93 Port: 8443/TCP Host Port: 0/TCP ... # 将pod的8443端口映射到本机的8888端口 $ kubectl port-forward kubernetes-dashboard-56cf4b97c5-pfmw2 8888:8443 -n kubernetes-dashboard Forwarding from 127.0.0.1:8888 -> 8443 Forwarding from [::1]:8888 -> 8443浏览器访问
https://127.0.0.1:8888上面将pod端口映射会出现一个问题，因为如果pod被销毁重建之后，pod名字会发生变化，因此可以将service的端口映射到本地
$ kubectl get service -n kubernetes-dashboard NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE dashboard-metrics-scraper ClusterIP 10.106.67.34 <none> 8000/TCP 3h2m kubernetes-dashboard ClusterIP 10.100.189.176 <none> 443/TCP 3h2m # 查看到service的端口是443,将本地的8008端口映射到service的443端口，但是下面的输出可以看出，实际是映射到pod的8443端口，通过service就不想要知道pod名字 $ kubectl port-forward service/kubernetes-dashboard 8008:443 -n kubernetes-dashboard Forwarding from 127.0.0.1:8008 -> 8443 Forwarding from [::1]:8008 -> 8443浏览器访问
https://127.0.0.1:8008
NodePort
除了上面的方式之外，还可以直接创建一个NodePort类型的service,使用集群节点ip直接访问
kind: Service
apiVersion: v1
metadata:
labels:
k8s-app: kubernetes-dashboard
name: kubernetes-dashboard-nodeport
namespace: kubernetes-dashboard
spec:
type: NodePort
ports:
- port: 443
targetPort: 8443
nodePort: 30000 # 你可以选择一个范围在30000-32767之间的端口号
selector:
k8s-app: kubernetes-dashboard创建serviceNodePort之后，就可以使用任何一个节点的ip直接访问
$ kubectl apply -f node-service.yaml
service/kubernetes-dashboard-nodeport created
$ kubectl get service -n kubernetes-dashboard
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
dashboard-metrics-scraper ClusterIP 10.106.67.34 <none> 8000/TCP 3h22m
kubernetes-dashboard ClusterIP 10.100.189.176 <none> 443/TCP 3h22m
kubernetes-dashboard-nodeport NodePort 10.105.14.111 <none> 443:30000/TCP 5s
$ kubectl get nodes -o wide
NAME STATUS ROLES AGE VERSION INTERNAL-IP EXTERNAL-IP OS-IMAGE KERNEL-VERSION CONTAINER-RUNTIME
minikube Ready control-plane 4h18m v1.30.0 192.168.49.2 <none> Ubuntu 22.04.4 LTS 6.6.25-amd64-desktop-hwe docker://26.1.1浏览器访问：https://192.168.49.2:30000/#/login
可以使用节点ip外部访问集群服务，为什么
EXTERNAL-IP仍然不存在？
在 Kubernetes 中，NodePort 类型的 Service 是一种暴露服务的方法，它允许外部流量通过节点的 IP 地址和特定的端口访问集群内部的服务。对于 NodePort 类型的服务，EXTERNAL-IP 通常不会被显示，因为它依赖于集群节点的外部 IP，而不是由 Kubernetes 本身分配的外部 IP。以下是一些具体的原因：
- 依赖于节点的 IP 地址：
NodePort 类型的服务使用集群中每个节点的 IP 地址来接收外部流量。因此，EXTERNAL-IP 列不会显示特定的外部 IP 地址，而是通过每个节点的 IP 和指定的 NodePort 端口进行访问。 - 集群配置：集群的配置和网络设置可能会影响服务的外部访问方式。通常，
NodePort 服务可以通过任何集群节点的外部 IP 和 NodePort 端口进行访问，例如http://<NodeIP>:<NodePort>。 - 类型特性：
EXTERNAL-IP 通常用于LoadBalancer 类型的服务，该类型的服务会请求云提供商分配一个外部 IP 地址，以便直接通过这个外部 IP 进行访问。而NodePort 类型的服务只是简单地在每个节点上打开一个端口进行访问，因此不显示EXTERNAL-IP。
LoadBalancer
实现负载均衡器
在本地创建的 Kubernetes 集群中，LoadBalancer 类型的服务通常不会像在云环境中那样自动分配一个外部 IP 地址。这是因为本地集群缺乏云提供商提供的负载均衡器服务。不过，有几种方法可以在本地环境中实现类似的功能：
Minikube 嵌入式负载均衡器
Minikube提供了一些内置的方法来模拟 LoadBalancer 类型的服务：
使用 Minikube 提供的 tunnel 命令，启动负载均衡器：
$ minikube tunnel
Status:
machine: minikube
pid: 307267
route: 10.96.0.0/12 -> 192.168.49.2
minikube: Running
services: []
errors:
minikube: no errors
router: no errors
loadbalancer emulator: no errorsMetalLB
使用文件metallb-native.yaml部署即可：
# 安装 MetalLB
$ kubectl apply -f https://fastly.jsdelivr.net/gh/metallb/metallb@v0.14.8/config/manifests/metallb-native.yaml
namespace/metallb-system created
customresourcedefinition.apiextensions.k8s.io/bfdprofiles.metallb.io created
customresourcedefinition.apiextensions.k8s.io/bgpadvertisements.metallb.io created
customresourcedefinition.apiextensions.k8s.io/bgppeers.metallb.io created
customresourcedefinition.apiextensions.k8s.io/communities.metallb.io created
customresourcedefinition.apiextensions.k8s.io/ipaddresspools.metallb.io created
customresourcedefinition.apiextensions.k8s.io/l2advertisements.metallb.io created
customresourcedefinition.apiextensions.k8s.io/servicel2statuses.metallb.io created
serviceaccount/controller created
serviceaccount/speaker created
role.rbac.authorization.k8s.io/controller created
role.rbac.authorization.k8s.io/pod-lister created
clusterrole.rbac.authorization.k8s.io/metallb-system:controller created
clusterrole.rbac.authorization.k8s.io/metallb-system:speaker created
rolebinding.rbac.authorization.k8s.io/controller created
rolebinding.rbac.authorization.k8s.io/pod-lister created
clusterrolebinding.rbac.authorization.k8s.io/metallb-system:controller created
clusterrolebinding.rbac.authorization.k8s.io/metallb-system:speaker created
configmap/metallb-excludel2 created
secret/metallb-webhook-cert created
service/metallb-webhook-service created
deployment.apps/controller created
daemonset.apps/speaker created
validatingwebhookconfiguration.admissionregistration.k8s.io/metallb-webhook-configuration created为了向服务分配 IP，必须通过 IPAddressPool指示 MetalLB 执行此操作。
apiVersion: metallb.io/v1beta1
kind: IPAddressPool
metadata:
name: first-pool
namespace: metallb-system
spec:
addresses:
- 192.168.1.50-192.168.1.70创建service
这会为 LoadBalancer 服务分配一个本地可访问的外部 IP 地址。
apiVersion: v1
kind: Service
metadata:
name: kubernetes-dashboard-lb
namespace: kubernetes-dashboard
spec:
selector:
k8s-app: kubernetes-dashboard
ports:
- port: 443
targetPort: 8443
protocol: TCP
type: LoadBalancer创建service之后，就可以使用分配的IP访问服务
$ kubectl apply -f lb-service.yaml
service/kubernetes-dashboard-lb created
$ kubectl get service -n kubernetes-dashboard
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
dashboard-metrics-scraper ClusterIP 10.106.67.34 <none> 8000/TCP 3h47m
kubernetes-dashboard ClusterIP 10.100.189.176 <none> 443/TCP 3h47m
kubernetes-dashboard-lb LoadBalancer 10.68.237.252 192.168.1.50 443:30742/TCP 3m37s
kubernetes-dashboard-nodeport NodePort 10.105.14.111 <none> 443:30000/TCP 25m浏览器访问：https://192.168.1.50:443
access-token
创建一个 ServiceAccount 和 ClusterRoleBinding
apiVersion: v1
kind: ServiceAccount
metadata:
name: admin-user
namespace: kubernetes-dashboard
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
name: admin-user
roleRef:
apiGroup: rbac.authorization.k8s.io
kind: ClusterRole
name: cluster-admin
subjects:
- kind: ServiceAccount
name: admin-user
namespace: kubernetes-dashboard应用此配置
$ kubectl apply -f access.yml
serviceaccount/admin-user created
clusterrolebinding.rbac.authorization.k8s.io/admin-user created生成令牌

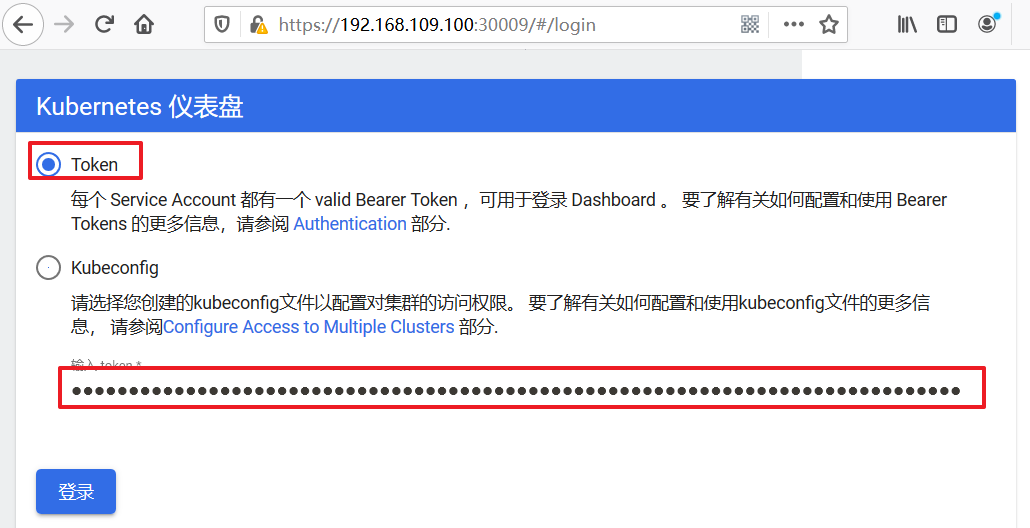

$ kubectl -n kubernetes-dashboard create token admin-user在登录页面上输入上面的token

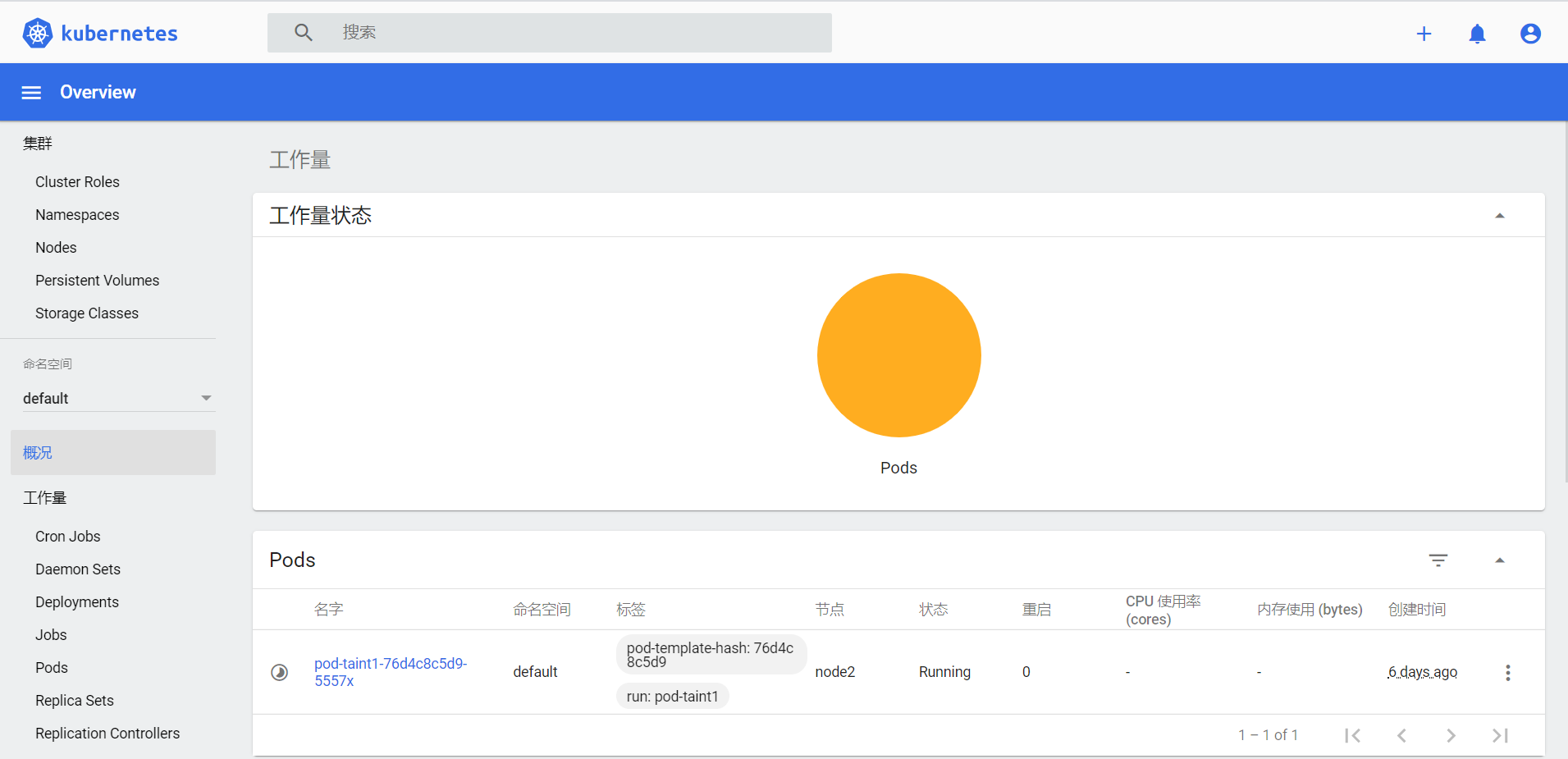

出现下面的页面代表成功
使用DashBoard
本章节以Deployment为例演示DashBoard的使用
查看

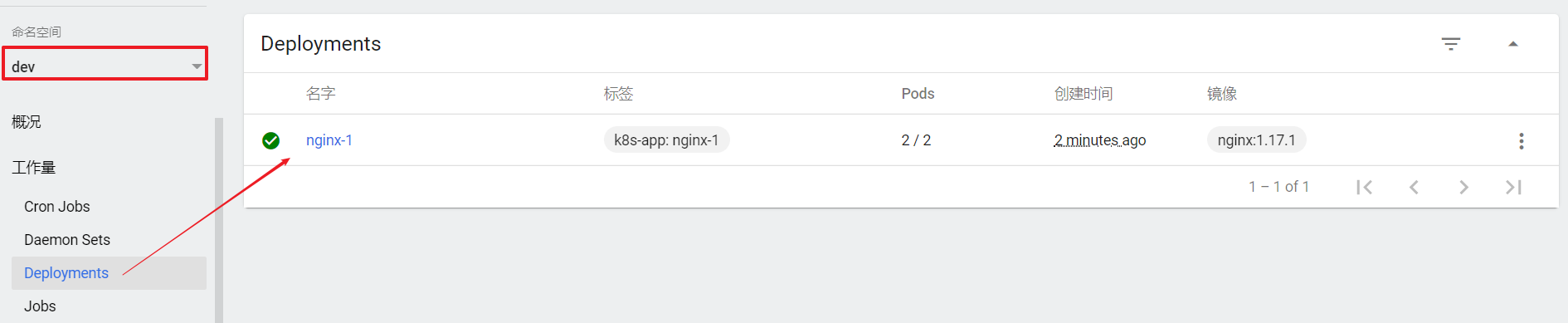

选择指定的命名空间dev，然后点击Deployments，查看dev空间下的所有deployment
扩缩容

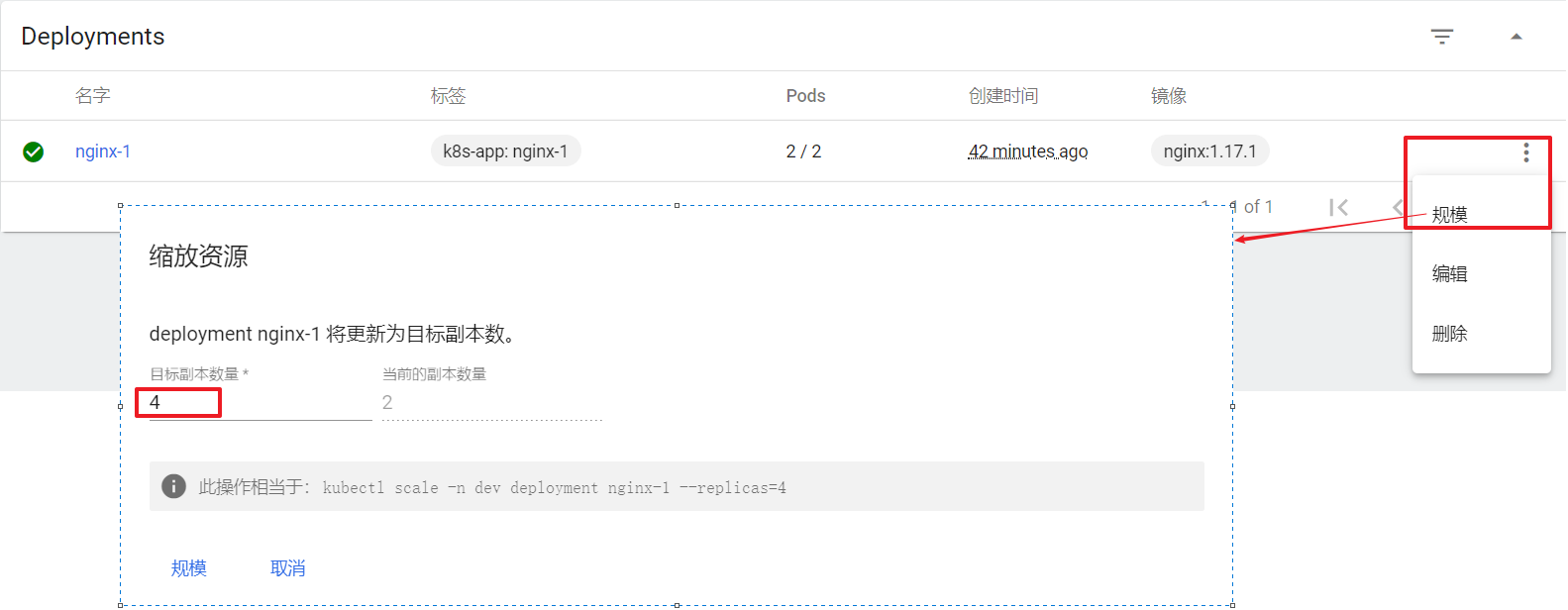

在Deployment上点击规模，然后指定目标副本数量，点击确定
编辑

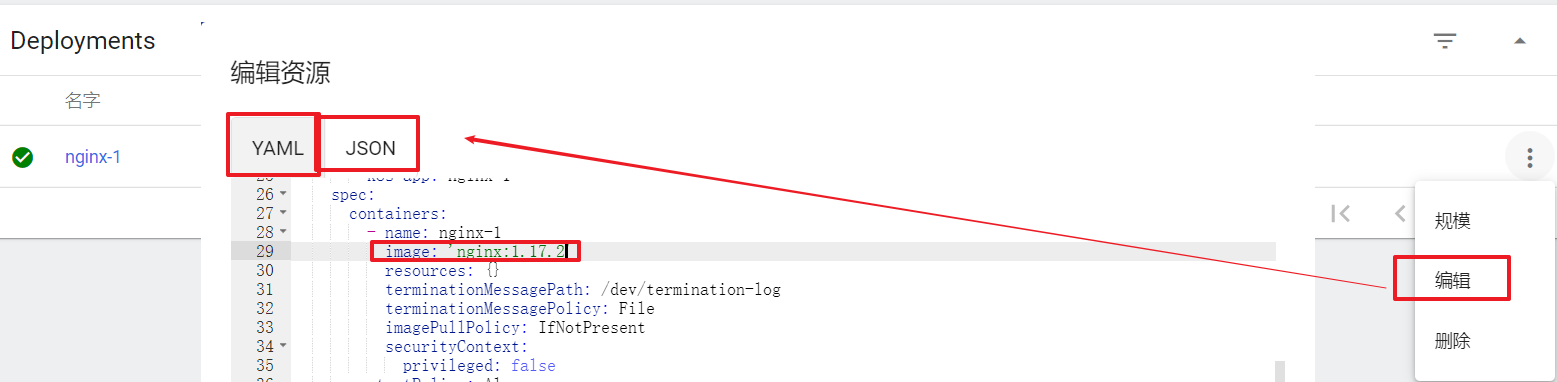

在Deployment上点击编辑，然后修改yaml文件，点击确定
查看Pod

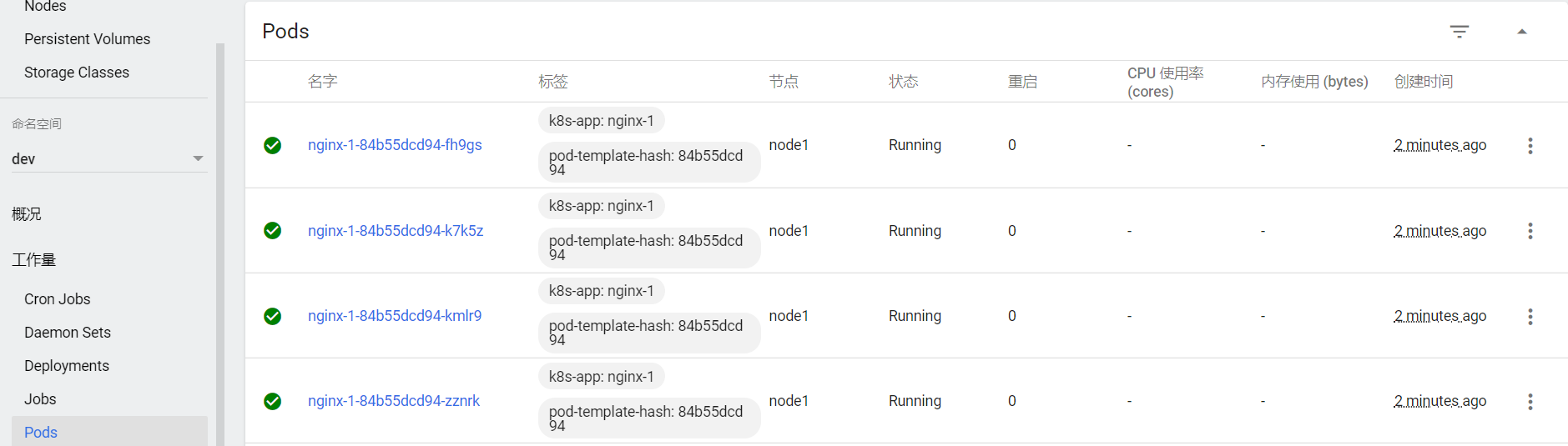

点击Pods, 查看pods列表
操作Pod

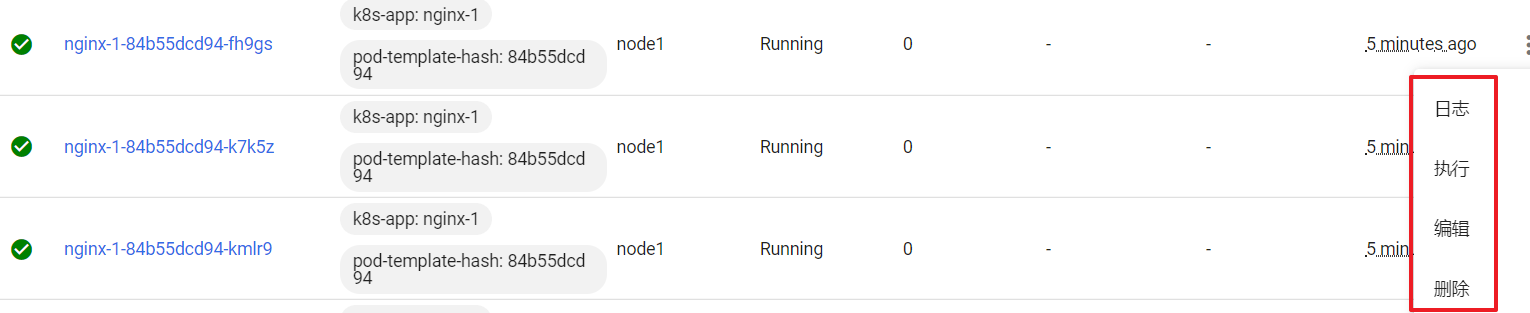

选中某个Pod，可以对其执行日志（logs）、进入执行（exec）、编辑、删除操作
Dashboard提供了kubectl的绝大部分功能，这里不再一一演示
